Wipe-on, Stamp, Swing och Blow – 4 metoder för automatisk etikettering

I de flesta moderna produktionslinjer är märkning en självklar del av flödet. En etikett innehåller ofta allt från produktinformation och streckkoder till spårbarhetsdata och kampanjbudskap. För att detta ska fungera i hög takt krävs automatiserad etikettapplicering.

Men det finns inte en enda metod som passar alla produkter. Valet av teknik påverkas av allt från produktens form och känslighet till linjens hastighet och den precision som krävs.

Här går vi igenom hur en etikettapplikator fungerar i en produktionslinje – och förklarar fyra vanliga appliceringsmetoder: wipe-on, tamp, swing och blow.

Vad gör en etikettapplikator i en produktionslinje?

I grunden har en etikettapplikator en enkel uppgift: att placera en etikett på en produkt. Men hur detta sker kan variera beroende på produkt, linje och krav på märkningen.

I många fall sker märkningen i två steg:

1. Etiketten skrivs ut – ofta med en integrerad skrivare om variabel data ska tryckas, exempelvis datum, batchnummer eller serienummer.
2. Etiketten appliceras på produkten med hjälp av en appliceringsmekanism.

Appliceringen kan ske på flera sätt. I vissa fall förs etiketten direkt mot produkten. I andra fall blåses den på plats utan att något vidrör produkten. I ytterligare andra situationer används en mekanisk arm som för etiketten till rätt position.

Vilken metod som används beror på flera faktorer, till exempel:

• produktens form och stabilitet
• hur känslig produkten är för beröring
• var etiketten ska placeras
• vilken precision som krävs
• produktionens hastighet

I praktiken handlar det alltså om att anpassa tekniken efter produkten – inte tvärtom. En mjuk påse med bröd ska till exempel helst inte bli tillplattad av en mekanisk arm som kommer farande i full fart. Där passar en mer varsam metod bättre. En stabil kartong däremot klarar utan problem att få etiketten struken eller tryckt på plats, medan en liten kosmetikprodukt ofta kräver betydligt högre precision för att etiketten ska hamna exakt där den ska.

Kort sagt: alla produkter måste bli märkta – men vissa föredrar ett försiktigt handslag, medan andra klarar en ordentlig klapp på axeln.

Varför finns det flera appliceringsmetoder?

En vanlig fråga när man börjar titta på automatiserad märkning är varför det inte finns en standardlösning för etikettering som fungerar i alla situationer. Förklaringen är att produktionsmiljöer och produkter skiljer sig åt i så många avseenden att en enda metod sällan räcker. Varje produktionslinje har sina egna förutsättningar – i hur produkterna transporteras, hur snabbt de rör sig, hur stabilt de ligger på bandet och vilken typ av märkning som krävs.

En av de viktigaste faktorerna är var etiketten ska placeras på produkten. Placeringen styr i hög grad vilken typ av mekanik som behövs för att kunna applicera etiketten korrekt. Etiketten kan till exempel behöva placeras på:

• ovansidan av produkten
• sidan
• fronten
• baksidan
• undersidan

Varje position innebär olika tekniska utmaningar. Om etiketten ska appliceras på undersidan kan det exempelvis ske genom att produkten passerar mellan två transportband som stryker fast etiketten underifrån. Ska etiketten istället sitta på fronten eller baksidan av en kartong kan det krävas en appliceringsarm som för etiketten till rätt position när produkten passerar. I vissa fall måste etiketten appliceras i rörelse, medan andra lösningar kräver att produkten stoppas eller stabiliseras en kort stund.

Även produktens form och egenskaper spelar stor roll. En stabil kartong är relativt enkel att märka eftersom den håller sin form och position genom hela transporten. En mjuk påse, en flexibel förpackning eller en produkt med ojämn yta kan däremot kräva en helt annan metod.

Utöver produktens egenskaper påverkar också precision och produktionstakt valet av teknik. Vissa appliceringsmetoder är konstruerade för mycket höga hastigheter och kan applicera etiketter i ett mycket snabbt flöde, men då kan precisionen bli något lägre. Andra metoder är långsammare men erbjuder istället mycket exakt positionering av etiketten, ner på bråkdelar av en millimeter.

Det är just kombinationen av alla dessa faktorer – produktens utformning, etikettens placering, linjens hastighet och kraven på noggrannhet – som gör att det finns flera olika metoder för automatisk etikettapplicering. Ingen metod är bäst i alla situationer, men varje teknik är utvecklad för att lösa ett specifikt behov i produktionen.

Wipe-on – snabb och mycket precis applicering

Wipe-on är en av de vanligaste metoderna inom automatisk etikettering och används ofta i produktioner med höga hastigheter och krav på precision.

Så fungerar wipe-on

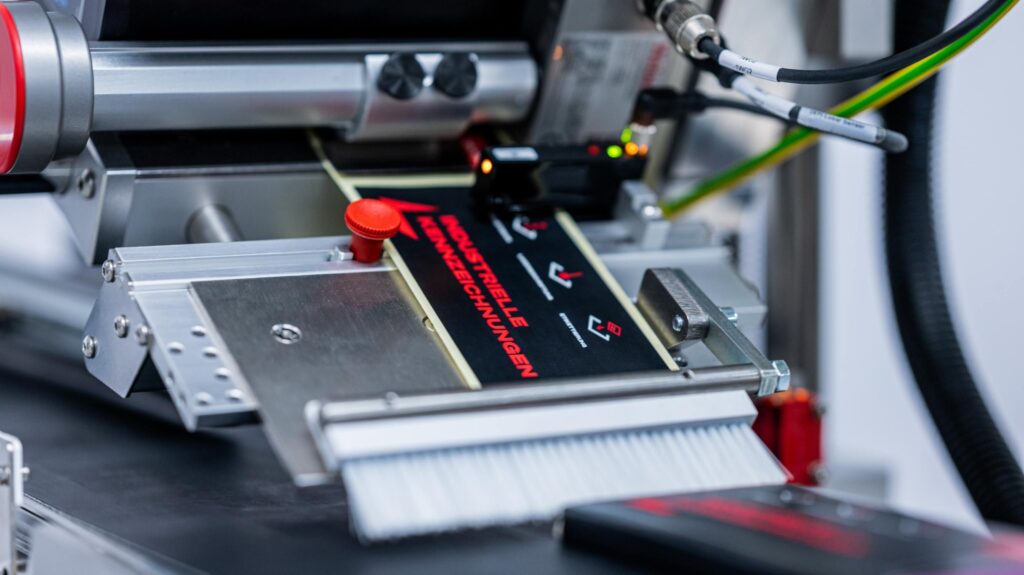

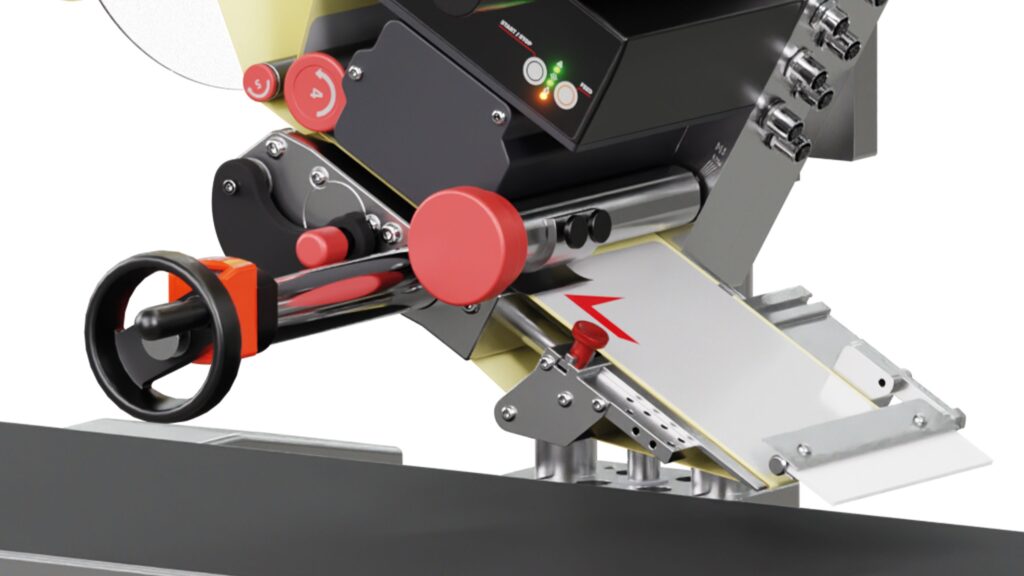

Vid wipe-on matas etiketten fram över en applikatorkant – en liten brytpunkt där etiketten separeras från bärpappret.

När etiketten passerar kanten:

1. Bärpappret viker av nedåt
2. Etiketten fortsätter rakt fram
3. Produkten passerar samtidigt förbi applikatorn

Om produkten rör sig i samma hastighet som etiketten matas ut kommer etiketten att strykas fast på produkten i en jämn rörelse.

Det är denna rörelse som gett metoden sitt namn – etiketten ”wipas” eller stryks på produkten.

Hastighet och precision

En stor fördel med wipe-on är hastigheten. Eftersom appliceringen sker i produktens rörelse finns nästan inget mekaniskt moment som bromsar processen. När en etikett är applicerad kan nästa komma direkt.

Samtidigt erbjuder tekniken mycket hög precision. I avancerade system kan positioneringen ligga runt ±0,3 millimeter.

Metoden fungerar för både:

• mycket små etiketter, exempelvis på kosmetikprodukter
• stora etiketter på större förpackningar

Begränsningar

Wipe-on kräver dock att produkten har en stabil position och en jämn yta.

Eftersom applikatorn är fast monterad måste produkten passera på samma höjd varje gång. Om höjden varierar – till exempel vid olika storlekar på kartonger – kan det bli svårt att applicera etiketten korrekt.

Metoden kräver också kontakt med produkten, vilket gör den mindre lämplig för mycket mjuka eller känsliga förpackningar.

Stamp – applicering med vakuumplatta

Stamp-applicering används när etiketten måste föras till produkten med en mekanisk rörelse.

Det är vanligt i situationer där:

• produkten har varierande höjd
• etiketten sitter svåråtkomligt
• appliceringen kräver att man når in i en maskin eller förpackning

Så fungerar stamp

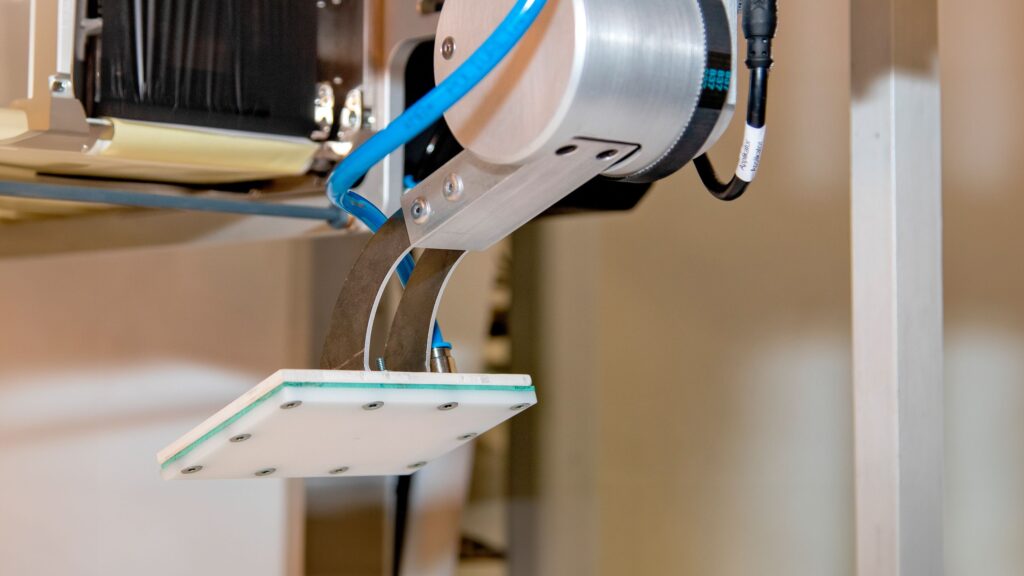

Vid stamp-applicering skrivs etiketten först ut och hålls sedan fast mot en vakuumplatta. Plattan är perforerad med små lufthål som suger fast etiketten.

När produkten ska etiketteras:

1. Armen med vakuumplattan rör sig mot produkten
2. När den är nära blåses etiketten av plattan
3. Armen återgår till startpositionen

Plattan är normalt anpassad efter en specifik etikettstorlek. Om etiketten blir för stor kan den hänga utanför plattan. Om den är för liten och inte kan täcka alla lufthål kan vakuumet påverkas.

Hastighet och precision

Stamp ger generellt god precision, men inte lika hög som wipe-on.

Eftersom armen rör sig mekaniskt kan små variationer uppstå under rörelsen. I praktiken kan precisionen ligga runt ±0,8 millimeter.

Den största begränsningen med stamp är hastigheten eftersom varje applicering kräver ett mekaniskt moment.

• armen går fram
• etiketten appliceras
• armen går tillbaka
• nästa etikett hämtas

Det gör att cykeltiden blir längre än för exempelvis wipe-on eller blow.

I många system klarar en stamp-applikator ungefär 50 cykler per minut, beroende på slaglängd och applikation.

Blow – kontaktlös applicering

Blow-applicering används när man vill applicera etiketter utan att röra produkten.

Metoden är särskilt användbar för:

• mjuka förpackningar
• ömtåliga produkter
• produkter med oregelbunden form

Så fungerar blow

I en blow-applikator hålls etiketten först fast mot en luftplatta – liknande vakuumplattan i tamp-system.

När etiketten ska appliceras sker ingen mekanisk rörelse. I stället används en kort, kraftig luftstöt som blåser etiketten från plattan ner på produkten.

Eftersom inga rörliga delar behöver flytta sig kan processen gå mycket snabbt. Så fort etiketten har blåsts iväg kan nästa etikett positioneras.

Hastighet och precision

Blow-system kan arbeta i mycket höga takter. I vissa applikationer kan man nå hundratals etiketter per minut, beroende på etikettstorlek och produkttakt.

Eftersom etiketten flyger fritt genom luften är precisionen lägre än vid andra metoder. Positionen kan variera flera millimeter.

Begränsningar

Etikettens form spelar också stor roll. För bästa resultat bör etiketten vara relativt kvadratisk. Långa eller smala etiketter kan börja rotera i luften.

Avståndet mellan applikator och produkt är också viktigt. I de flesta fall fungerar metoden bäst inom cirka 100 millimeter.

Swing – roterande appliceringsarm

Swing-applicering är en variant av stamp där appliceringsarmen roterar i stället för att röra sig rakt fram.

Metoden används när etiketten måste appliceras från en specifik vinkel eller när maskinen måste placeras i en viss position i linjen.

Så fungerar swing

Swing-applikatorn använder en vakuumplatta som håller etiketten på plats.

När produkten kommer fram:

1. Armen roterar mot produkten
2. När den är nära blåses etiketten på plats
3. Armen svänger tillbaka för nästa cykel

Rörelsen kan vara allt från 90 till 180 grader, beroende på installation.

Typiska användningsområden

Swing används ofta när etiketten ska appliceras på:

• fronten av en kartong
• baksidan av en produkt
• kortsidan av paket

Det är vanligt i exempelvis:

• träindustrin
• byggmaterial
• logistikförpackningar

Till exempel kan etiketter appliceras på kortsidan av golvpaket eller virkespaket, så att märkningen syns tydligt när produkterna står i butikshyllor.

Hastighet

Swing-system har ungefär samma hastighetsbegränsningar som tamp-system eftersom de också innehåller mekaniska rörelser.

De används därför främst när placeringen av etiketten kräver den här typen av rörelse.

Vanliga utmaningar i automatisk etikettering

När företag inför automatisk etikettering är det lätt att tro att den största utmaningen ligger i själva applikatorn. I praktiken är det ofta tvärtom. Själva maskinen är vanligtvis bara en del av helheten, medan de verkliga problemen ofta finns i hur produkterna presenteras, transporteras och hanteras i produktionslinjen. För att en etikett ska hamna rätt varje gång krävs inte bara rätt appliceringsmetod, utan också att hela flödet runt omkring fungerar stabilt.

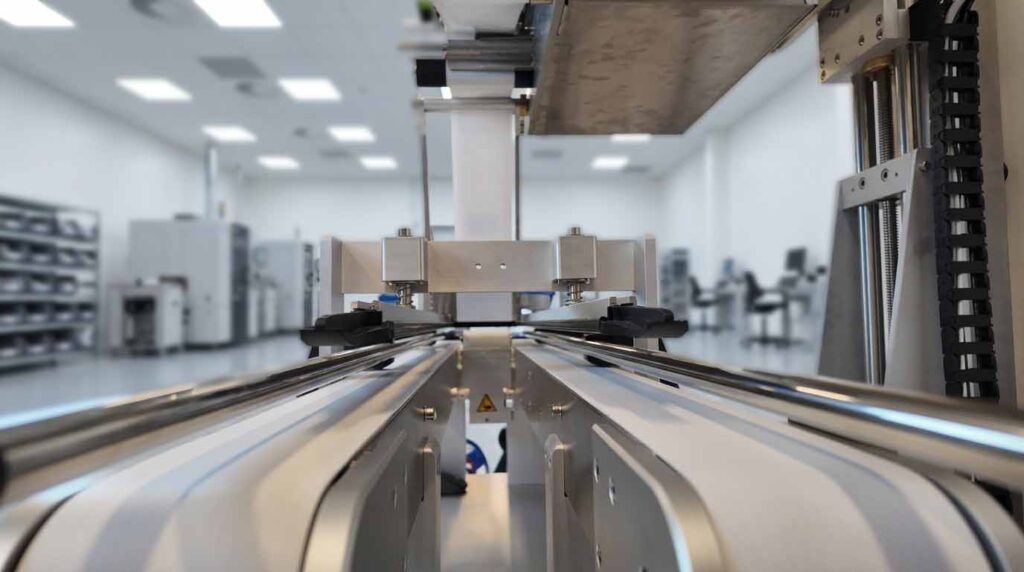

Produktens position och styrning i linjen

En av de vanligaste orsakerna till felaktig etikettering är att produkten inte kommer fram till applikatorn på ett konsekvent sätt. Om en kartong, påse eller förpackning vrider sig, kommer snett eller varierar i höjd, kommer etiketten också att hamna fel. En applikator är i grunden fast monterad och arbetar utifrån en bestämd position. Den kompenserar inte automatiskt för att produkten ligger snett eller rör sig oförutsägbart.

Det innebär att produkten måste vara väl uppstyrd redan innan den når etiketteringsstationen. I många fall är det alltså inte märkningen i sig som är problemet, utan att produkten inte leds fram tillräckligt rakt, stabilt eller repeterbart. Små variationer i produktflödet kan ge stora utslag i etikettens placering, särskilt i applikationer där hög precision krävs.

Etikettmaterial och vidhäftning

Även etikettmaterialet spelar en större roll än man ibland tror. Alla etiketter fungerar inte lika bra på alla ytor. För att etiketten ska sitta ordentligt måste limmet vara anpassat till det material den ska fästa på, men också till miljön runt omkring. En kartong, en plastpåse, en krympfilm eller en blank yta beter sig inte på samma sätt, och det gör inte heller etiketten.

Om kombinationen mellan lim, etikettmaterial och produktens yta inte är rätt kan resultatet bli att etiketten släpper, veckar sig eller får sämre vidhäftning över tid. I vissa fall uppstår problemet direkt vid appliceringen, i andra först senare i logistikflödet. Därför handlar en fungerande etiketteringslösning inte bara om hur etiketten sätts på, utan också om att etiketten faktiskt är rätt vald för materialet och användningen.

Handpåläggning som bromsar produktionen

En tydlig signal på att en etiketteringslösning inte fungerar optimalt är när den kräver mycket manuell hantering. I en effektiv produktionslinje ska etiketteringen i stort sett sköta sig själv. Operatören ska främst behöva fylla på nytt material och övervaka att allt löper på som det ska. När maskinen istället kräver ständig närvaro, återkommande justeringar eller täta ingrepp för att hålla processen igång, påverkar det både effektivitet och arbetsmiljö.

Det handlar inte bara om teknik, utan också om förtroende i produktionen. Om operatörer upplever att utrustningen “lever sitt eget liv” eller inte går att lita på, blir märkningen snabbt ett störningsmoment istället för en naturlig del av flödet.

Helheten avgör resultatet

Det är därför automatisk etikettering sällan kan bedömas isolerat. En applikator kan vara tekniskt avancerad och väl anpassad för uppgiften, men ändå inte fungera optimalt om produkterna kommer fel, om utrymmet är för begränsat eller om etikettmaterialet inte passar ytan. För att få en stabil och långsiktigt fungerande lösning måste man se till hela applikationen: produkt, etikett, linje, tempo och mekaniska förutsättningar.

I praktiken är det ofta just samspelet mellan dessa delar som avgör om etiketteringen blir ett problemområde eller en självklar, pålitlig del av produktionen.

Att välja rätt etiketteringsmetod

För de flesta företag är det svårt att själva avgöra vilken teknik som passar bäst.

Kunden vet oftast:

• hur etiketten ska se ut
• var den ska placeras
• hur snabbt linjen går

Men vilken metod som krävs för att uppnå detta beror på många tekniska faktorer, till exempel:

• etikettens storlek och spolriktning
• produktens stabilitet
• tillgängligt installationsutrymme
• integration med skrivare och system

Det är därför etiketteringslösningar nästan alltid utformas i nära samarbete mellan leverantör och produktionstekniker.

Vanliga misstag företag gör när de ska välja etiketteringslösning

Ett av de vanligaste misstagen företag gör är att etiketteringslösningen kommer in för sent i projektet. Det händer ofta att en ny produktionslinje planeras under lång tid – ibland i flera år – och att märkningen först diskuteras när linjen nästan är färdig. Vid det laget kan installationen ligga bara veckor bort, samtidigt som etiketteringsutrustningen fortfarande ska specificeras, integreras och levereras.

Problemet är att etikettering sällan är en isolerad funktion. Den kan vara kopplad till flera delar av produktionen, till exempel skrivare för variabel data, affärssystem, artikelregister, databaser eller mjukvara för spårbarhet. Etikettens utformning, spolriktning och hur informationen ska genereras behöver också vara fastställt. När allt detta ska lösas i slutet av ett projekt uppstår ofta tidsbrist, eftersom själva utrustningen dessutom kan ha leveranstider på flera veckor.

Ett annat vanligt misstag är att underskatta hur mycket plats och struktur som krävs i produktionslinjen. En etikettapplikator behöver utrymme och förutsätter att produkterna transporteras stabilt och i rätt position. Om produkterna kommer snett på transportbandet kommer etiketten också att hamna snett – applikatorn följer inte produkten utan arbetar från en fast position.

När företag redan har en äldre lösning på plats handlar problemen istället ofta om driftsäkerhet. Maskiner kan bli slitna, mata ut etiketter fel eller kräva mycket manuellt arbete från operatörerna. Små saker som begränsad rullstorlek kan också skapa onödiga stopp, eftersom etikettrullar måste bytas oftare.

Det är också vanligt att etiketteringsutrustningen ses som en liten del av investeringen i en produktionslinje. Men i praktiken är märkningen avgörande – utan korrekt etikett kan produkten inte säljas eller distribueras. Därför är det ofta klokt att planera etiketteringen tidigt i projektet, så att lösningen kan integreras på rätt sätt från början.

När märkningen bara ska fungera

I en väl fungerande produktionslinje ska etiketteringssystemet i princip vara osynligt i vardagen.

Operatören ska inte behöva lägga tid på maskinen, annat än att:

• fylla på nya etikettrullar
• övervaka produktionen

När rätt teknik används bidrar etiketteringen till:

• färre driftstopp
• mindre manuell hantering
• stabilare produktion
• högre precision i märkningen

Det är ofta först när märkningen slutar vara ett problem som man märker hur viktig den faktiskt är i produktionsflödet.

Det finns alltså ingen appliceringsmetod som är bäst i alla lägen. Wipe-on, stamp, swing och blow har alla sina styrkor, men också sina begränsningar. Det som avgör är alltid helheten: produktens form, ytans egenskaper, önskad etikettplacering, linjens hastighet och den precision som krävs.

Just därför blir etikettapplicering sällan bara en fråga om att välja en maskin. Det handlar lika mycket om att förstå rörelsen i produktionen, hur produkten beter sig på bandet och vad märkningen faktiskt behöver klara i vardagen. En lösning som fungerar utmärkt i en linje kan vara helt fel i en annan.

När rätt metod väl är på plats märks det ofta på det enklaste sättet av allt: produktionen flyter på, etiketten hamnar där den ska och utrustningen bara gör sitt jobb. Och kanske är det just då man vet att lösningen verkligen passar.
